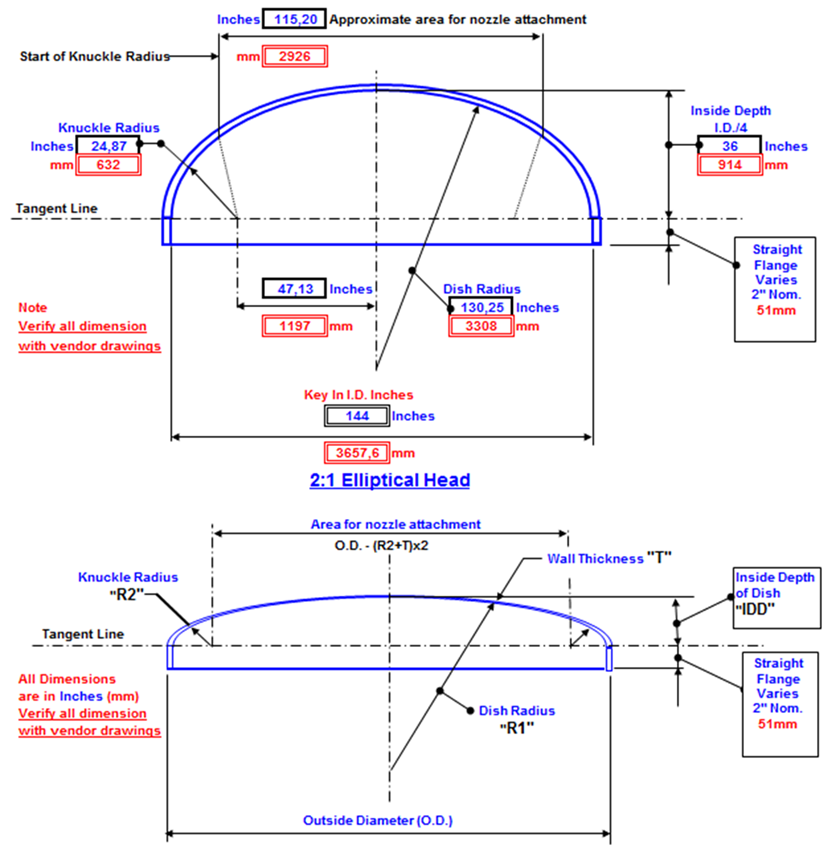

Inches 115,20 Approximate area for nozzle attachment
Start of Knuckle Radius mm 2926
Inside Depth
Knuckle Radius I.D./4
Inches 24,87 36 Inches
mm 632 914 mm
47,13 Inches Dish Radius
Note 130,25 Inches
Verify all dimension 1197 mm 3308 mm
with vendor drawings
144 Inches
3657,6 mm

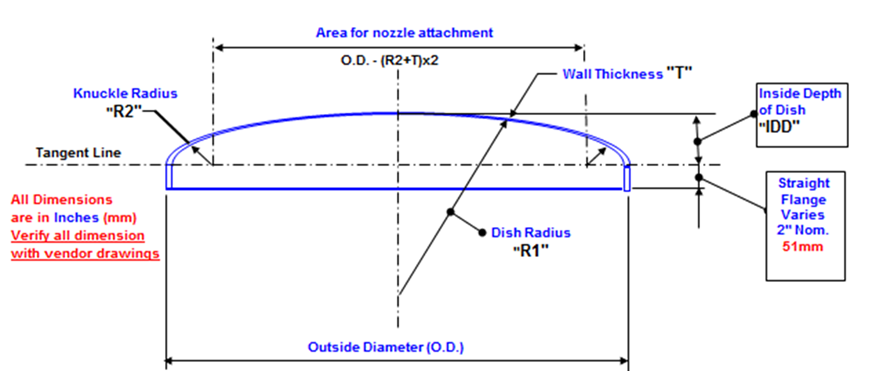

All Dimensions
are in Inches (mm)
Verify all dimension
with vendor drawings
Not all wall thicknesses are shown. Interpolate
for approximate inside depth O.D. dish IDD
Inches (Flanged & Dished Head Table) Millimeters (Flanged & Dished Head Table)
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 24 1,13 4,25   10 610 29 108
  0,50 24 1,50 4,38 26" 13 610 38 111
  0,63 24 1,88 4,50 660 16 610 48 114
  0,75 24 2,25 4,69   19 610 57 119
  0,38 26 4,50 4,50   10 660 114 114
  0,50 26 4,63 4,63 28" 13 660 118 118
  0,63 26 4,75 4,75 711 16 660 121 121
  0,75 26 4,94 4,94   19 660 125 125
  0,38 30 4,50 4,50   10 762 114 114
  0,50 30 4,63 4,63 30" 13 762 118 118
  0,63 30 4,81 4,81 762 16 762 122 122
  0,75 30 5,00 5,00   19 762 127 127
  0,38 30 5,00 5,00   10 762 127 127
  0,50 30 5,19 5,19 32" 13 762 132 132
  0,63 30 5,31 5,31 813 16 762 135 135
  0,75 30 5,50 5,50   19 762 140 140
  0,38 34 5,00 5,00   10 864 127 127
  0,50 34 5,19 5,19 34 13 864 132 132
  0,63 33 5,44 5,44 864 16 838 138 138
  0,75 30 6,06 6,06   19 762 154 154
  0,38 36 5,25 5,25   10 914 133 133
  0,50 36 5,44 5,44 36" 13 914 138 138
  0,63 36 5,63 5,63 914 16 914 143 143
  0,75 36 5,75 5,75   19 914 146 146
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 36 1,13 5,81   10 914 29 148
  0,50 36 1,50 6,00 38" 13 914 38 152
  0,63 36 1,88 6,13 965 16 914 48 156
  0,75 36 2,25 6,31   19 914 57 160
  0,38 40 1,13 5,81   10 1016 29 148
  0,50 40 1,50 5,94 40" 13 1016 38 151
  0,63 36 1,88 6,69 1016 16 914 48 170
  0,75 36 2,25 6,88   19 914 57 175
  0,38 42 1,13 6,06   10 1067 29 154
  0,50 42 1,50 6,25 42" 13 1067 38 159
  0,63 42 1,88 6,38 1067 16 1067 48 162
  0,75 40 2,25 6,81   19 1016 57 173
  0,38 48 1,13 6,88   10 1219 29 175
  0,50 48 1,50 7,00 42" 13 1219 38 178
  0,63 48 1,88 7,19 1219 16 1219 48 183
  0,75 48 2,25 7,38   19 1219 57 187
  0,38 54 1,13 7,69   10 1372 29 195
  0,50 54 1,50 7,81 54" 13 1372 38 198
  0,63 54 1,88 8,00 1372 16 1372 48 203
  0,75 54 2,25 8,19   19 1372 57 208
  0,38 60 1,13 8,50   10 1524 29 216
  0,50 60 1,50 8,63 60" 13 1524 38 219
  0,63 60 1,88 8,81 1524 16 1524 48 224
  0,75 60 2,25 8,94   19 1524 57 227
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 66 1,13 9,31   10 1676 29 236
  0,50 66 1,50 9,44 66" 13 1676 38 240
  0,63 66 1,88 9,63 1676 16 1676 48 245
  0,75 66 2,25 9,75   19 1676 57 248
  0,38 72 1,13 10,06   10 1829 29 256
  0,63 72 1,88 10,38 72" 16 1829 48 264
  0,88 72 2,63 10,69 1829 22 1829 67 272
  1,13 72 3,38 11,00   29 1829 86 279
  0,38 78 1,13 10,88   10 1981 29 276
  0,63 78 1,88 11,19 78" 16 1981 48 284
  0,88 78 2,63 11,50 1981 22 1981 67 292
  1,13 78 3,38 11,81   29 1981 86 300
  0,38 84 1,13 11,69   10 2134 29 297
  0,63 84 1,88 11,88 84" 16 2134 48 302
  0,88 84 2,63 12,31 2134 22 2134 67 313
  1,13 84 3,38 12,63   29 2134 86 321
  0,38 90 1,13 12,50   10 2286 29 318
  0,63 84 1,88 13,75 90" 16 2134 48 349
  0,88 84 2,63 14,00 2286 22 2134 67 356
  1,13 84 3,38 14,31   29 2134 86 363
  0,50 96 1,50 13,44   13 2438 38 341
  0,75 96 2,25 13,75 96" 19 2438 57 349
  1,00 96 3,00 14,06 2438 25 2438 76 357
  1,25 96 3,75 14,38   32 2438 95 365
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,50 102 1,50 14,25   13 2591 38 362
  0,75 96 2,25 15,50 102" 19 2438 57 394
  1,00 96 3,00 15,75 2591 25 2438 76 400
  1,25 96 3,75 16,06   32 2438 95 408
  0,50 108 1,50 15,06   13 2743 38 383
  0,75 108 2,25 15,38 108" 19 2743 57 391
  1,00 102 3,00 16,56 2743 25 2591 76 421
  1,25 102 3,75 16,81   32 2591 95 427
  0,50 114 1,50 15,88   13 2896 38 403
  0,75 114 2,25 16,19 114" 19 2896 57 411
  1,00 108 3,00 17,38 2896 25 2743 76 441
  1,25 108 3,75 17,63   32 2743 95 448
  0,50 120 1,50 16,69   13 3048 38 424
  0,88 120 2,63 17,13 120" 22 3048 67 435
  1,25 120 3,75 17,59 3048 32 3048 95 447
  1,63 120 4,88 18,06   41 3048 124 459
  0,50 126 1,50 17,50   13 3200 38 445
  0,88 120 2,63 18,81 126" 22 3048 67 478
  1,25 120 3,75 19,25 3200 32 3048 95 489
  1,63 120 4,88 19,69   41 3048 124 500
  0,63 132 1,88 18,44   16 3353 48 468
  0,88 132 2,63 18,75 132" 22 3353 67 476
  1,13 132 3,38 19,00 3353 29 3353 86 483
  1,50 132 4,50 19,50   38 3353 114 495
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,63 132 1,88 20,13   16 3353 48 511
  0,88 132 2,63 20,44 138" 22 3353 67 519
  1,13 132 3,38 20,69 3505 29 3353 86 526
  1,50 132 4,50 21,13   38 3353 114 537
  0,63 144 1,88 20,00   16 3658 48 508
  0,88 144 2,63 20,31 144" 22 3658 67 516
  1,13 144 3,38 20,63 3658 29 3658 86 524
  1,50 144 4,50 21,13   38 3658 114 537
  0,75 144 2,25 23,69   19 3658 57 602
  1,13 144 3,38 24,13 156" 29 3658 86 613
  1,50 144 4,50 24,50 3962 38 3658 114 622
  1,88 144 5,63 24,94   48 3658 143 633
  0,75 170 2,25 23,13   19 4318 57 588
  1,13 170 3,38 23,56 168" 29 4318 86 598
  1,50 170 4,50 24,06 4267 38 4318 114 611
  1,88 170 5,63 24,19   48 4318 143 614
  0,88 170 2,63 26,69   22 4318 67 678
  1,25 170 3,75 27,13 180 32 4318 95 689
  1,63 170 4,88 27,56 4572 41 4318 124 700
  2,00 170 6,00 28,00   51 4318 152 711
  0,88 170 2,63 30,50   22 4318 67 775
  1,25 170 3,75 30,88 192" 32 4318 95 784
  1,63 170 4,88 31,25 4877 41 4318 124 794
  2,00 170 6,00 31,63   51 4318 152 803
O.D "T" "R1" "R2" IDD O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,88 170 2,63 34,63   22 4318 67 880
  1,25 170 3,75 35,00 204" 32 4318 95 889
  1,63 170 4,88 35,31 5182 41 4318 124 897
  2,00 170 6,00 35,63   51 4318 152 905
  0,88 170 2,63 39,06   22 4318 67 992
  1,25 170 3,75 39,50 216" 32 4318 95 1003
  1,63 170 4,88 39,75 5486 41 4318 124 1010
  2,00 170 6,00 40,00   51 4318 152 1016
  0,88 180 2,63 41,25   22 4572 67 1048
  1,25 180 3,75 41,50 228" 32 4572 95 1054
  1,63 180 4,88 41,75 5791 41 4572 124 1060
  2,00 180 6,00 42,00   51 4572 152 1067
  0,88 180 2,63 46,25   22 4572 67 1175
  1,25 180 3,75 46,44 240" 32 4572 95 1180
  1,63 180 4,88 46,63 6096 41 4572 124 1184
  2,00 180 6,00 46,81   51 4572 152 1189
All Dimensions
are in Inches (mm)
Verify all dimension
with vendor drawings
Not all wall thicknesses are shown. Interpolate
for approximate inside depth O.D. dish IDD
Inches (Flanged & Dished Head ASME Table) Millimeters (Flanged & Dished Head ASME Table)
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 24 1,63 4,50   10 610 41 114
  0,50 24 1,63 4,44 26" 13 610 41 113
  0,63 24 1,88 4,50 660 16 610 48 114
  0,75 24 2,25 4,69   19 610 57 119
  0,38 26 1,75 4,81   10 660 44 122
  0,50 26 1,75 4,75 28" 13 660 44 121
  0,63 26 1,88 4,75 711 16 660 48 121
  0,75 26 2,25 4,94   19 660 57 125
  0,38 30 1,88 4,88   10 762 48 124
  0,50 30 1,88 4,81 30" 13 762 48 122
  0,63 30 1,88 4,81 762 16 762 48 122
  0,75 30 2,25 5,00   19 762 57 127
  0,38 30 2,00 5,56   10 762 51 141
  0,50 30 2,00 5,50 32" 13 762 51 140
  0,63 30 2,00 5,38 813 16 762 51 137
  0,75 30 2,25 5,50   19 762 57 140
  0,38 34 2,13 5,56   10 864 54 141
  0,50 34 2,13 5,50 34 13 864 54 140
  0,63 30 2,13 6,00 864 16 762 54 152
  0,75 30 2,25 6,06   19 762 57 154
  0,38 36 2,25 5,94   10 914 57 151
  0,50 36 2,25 5,88 36" 13 914 57 149
  0,63 36 2,25 5,81 914 16 914 57 148
  0,75 36 2,25 5,75   19 914 57 146
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 36 2,38 6,50   10 914 60 165
  0,50 36 2,38 6,44 38" 13 914 60 164
  0,63 36 2,38 6,38 965 16 914 60 162
  0,75 36 2,38 6,38   19 914 60 162
  0,38 40 2,50 6,63   10 1016 64 168
  0,50 40 2,50 6,56 40" 13 1016 64 167
  0,63 36 2,50 6,94 1016 16 914 64 176
  0,75 36 2,50 7,00   19 914 64 178
  0,38 40 2,63 7,19   10 1016 67 183
  0,50 40 2,63 7,13 42" 13 1016 67 181
  0,63 40 2,63 7,06 1067 16 1016 67 179
  0,75 40 2,63 7,00   19 1016 67 178
  0,38 42 3,00 8,00   10 1067 76 203
  0,50 42 3,00 8,75 42" 13 1067 76 222
  0,63 42 3,00 8,69 1219 16 1067 76 221
  0,75 42 3,00 8,63   19 1067 76 219
  0,38 54 3,25 8,94   10 1372 83 227
  0,50 48 3,25 9,75 54" 13 1219 83 248
  0,63 48 3,25 9,75 1372 16 1219 83 248
  0,75 48 3,25 9,63   19 1219 83 245
  0,38 60 3,63 10,00   10 1524 92 254
  0,50 60 3,63 9,88 60" 13 1524 92 251
  0,63 54 3,63 10,69 1524 16 1372 92 272
  0,75 54 3,63 10,63   19 1372 92 270
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,38 66 4,00 11,00   10 1676 102 279
  0,50 60 4,00 10,94 66" 13 1524 102 278
  0,63 60 4,00 11,75 1676 16 1524 102 298
  0,75 60 4,00 11,63   19 1524 102 295
  0,38 72 4,38 12,00   10 1829 111 305
  0,63 72 4,38 11,88 72" 16 1829 111 302
  0,75 72 4,38 11,88 1829 19 1829 111 302
  0,88 66 4,38 12,63   22 1676 111 321
  0,38 78 4,75 13,00   10 1981 121 330
  0,50 72 4,75 13,81 78" 13 1829 121 351
  0,75 72 4,75 13,69 1981 19 1829 121 348
  1,00 72 4,75 13,50   25 1829 121 343
  0,38 84 5,13 14,00   10 2134 130 356
  0,63 84 5,13 13,88 84" 16 2134 130 353
  0,88 84 5,13 13,75 2134 22 2134 130 349
  1,00 84 5,13 13,69   25 2134 130 348
  0,38 90 5,50 15,13   10 2286 140 384
  0,50 84 5,50 15,81 90" 13 2134 140 402
  0,75 84 5,50 15,69 2286 19 2134 140 399
  1,00 84 5,50 15,56   25 2134 140 395
  0,38 96 5,88 16,13   10 2438 149 410
  0,50 90 5,88 16,88 96" 13 2286 149 429
  0,88 90 5,88 16,63 2438 22 2286 149 422
  1,25 90 5,88 16,44   32 2286 149 418
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,50 96 6,13 17,88   13 2438 156 454
  0,75 96 6,13 17,69 102" 19 2438 156 449
  1,00 96 6,13 17,56 2591 25 2438 156 446
  1,13 90 6,13 18,50   29 2286 156 470
  0,50 102 6,50 18,88   13 2591 165 480
  0,75 102 6,50 18,75 108" 19 2591 165 476
  1,00 102 6,50 18,56 2743 25 2591 165 471
  1,13 96 6,50 19,44   29 2438 165 494
  0,50 108 6,88 19,88   13 2743 175 505
  0,75 108 6,88 19,75 114" 19 2743 175 502
  1,00 108 6,88 19,63 2896 25 2743 175 499
  1,25 108 6,88 19,50   32 2743 175 495
  0,50 114 7,25 20,88   13 2896 184 530
  0,88 114 7,25 20,69 120" 22 2896 184 526
  1,25 108 7,25 21,44 3048 32 2743 184 545
  1,63 108 7,25 21,25   41 2743 184 540
  0,50 120 7,63 21,88   13 3048 194 556
  0,88 120 7,63 21,69 126" 22 3048 194 551
  1,25 120 7,63 21,50 3200 32 3048 194 546
  1,38 114 7,63 22,31   35 2896 194 567
  0,75 126 8,00 22,81   19 3200 203 579
  0,88 120 8,00 23,69 132" 22 3048 203 602
  1,25 120 8,00 23,44 3353 32 3048 203 595
  1,63 120 8,00 23,25   41 3048 203 591
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,63 132 8,38 23,94   16 3353 213 608
  1,00 132 8,38 23,75 138" 25 3353 213 603
  1,38 132 8,38 23,56 3505 35 3353 213 598
  1,75 132 8,38 23,38   44 3353 213 594
  0,63 132 8,75 25,88   16 3353 222 657
  1,00 132 8,75 25,63 144" 25 3353 222 651
  1,38 132 8,75 25,44 3658 35 3353 222 646
  1,75 132 8,75 25,19   44 3353 222 640
  0,75 144 9,38 27,75   19 3658 238 705
  1,13 144 9,38 27,50 156" 29 3658 238 699
  1,50 144 9,38 27,31 3962 38 3658 238 694
  1,88 144 9,38 27,06   48 3658 238 687
  0,75 144 10,13 31,81   19 3658 257 808
  1,13 144 10,13 31,50 168" 29 3658 257 800
  1,50 144 10,13 31,31 4267 38 3658 257 795
  1,88 144 10,13 31,13   48 3658 257 791
  0,88 170 10,88 31,44   22 4318 276 799
  1,25 170 10,88 31,25 180 32 4318 276 794
  1,63 170 10,88 31,00 4572 41 4318 276 787
  2,00 170 10,88 30,81   51 4318 276 783
  0,88 170 11,63 35,44   22 4318 295 900
  1,25 170 11,63 35,19 192" 32 4318 295 894
  1,63 170 11,63 34,94 4877 41 4318 295 887
  2,00 170 11,63 34,75   51 4318 295 883
O.D "T" "R1" "R2" IDD ASME O.D "T" (mm) "R1"(mm) "R2"(mm) IDD(mm)
  0,88 170 12,25 39,56   22 4318 311 1005
  1,25 170 12,25 39,38 204" 32 4318 311 1000
  1,63 170 12,25 39,19 5182 41 4318 311 995
  2,00 170 12,25 38,94   51 4318 311 989
  1,00 170 12,63 41,81   25 4318 321 1062
  1,38 170 12,63 41,63 210" 35 4318 321 1057
  1,75 170 12,63 41,31 5334 44 4318 321 1049
  2,25 170 12,63 41,00   57 4318 321 1041
  1,00 170 13,00 44,25   25 4318 330 1124
  1,38 170 13,00 44,00 216" 35 4318 330 1118
  1,75 170 13,00 43,69 5486 44 4318 330 1110
  2,00 170 13,00 43,50   51 4318 330 1105
  1,00 180 13,75 46,56   25 4572 349 1183
  1,38 180 13,75 46,31 228" 35 4572 349 1176
  1,75 180 13,75 46,06 5791 44 4572 349 1170
  2,00 180 13,75 45,69   51 4572 349 1161
