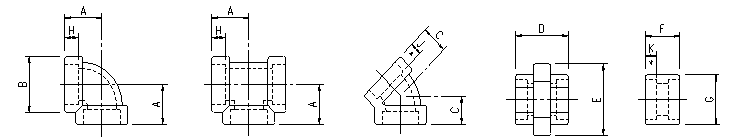

SCREWED FITTINGS

3000#
SIZE A B C D E F G H * J * K *
 1/2 1  5/16 1 1/2 1 2 1/8 2  3/16 1 7/8 1 1/8   1/2   1/2   1/2
 3/4 1 1/2 1 13/16 1 1/8 2  5/16 2  9/16 2 1 3/8   9/16   9/16   9/16
1 1 3/4 2  3/16 1  5/16 2 1/2 2 15/16 2 3/8 1 3/4  11/16  11/16  11/16
1 1/2 2 3/8 3 1 11/16 3 1/8 3 11/16 3 1/8 2 1/2  11/16  11/16  11/16
2 2 1/2 3  5/16 1  3/4 3 1/2 4  9/16 3 3/8 3   3/4   3/4   3/4
2 1/2 3 1/4 4 2  1/16 4 5/8 5  1/4 3 5/8 3 5/8  15/16  15/16  15/16
6000#
SIZE A B C D E F G H * J * K *
 1/2 1 1/2 1 13/16 1 1/8 2 7/8 2 13/16 1 7/8 1 1/2   1/2   1/2   1/2
 3/4 1 3/4 2  3/16 1  5/16 3 3/8 3 1/8 2 1 3/4   9/16   9/16   9/16
1 2 2  7/16 1 3/8 3 5/8 3 13/16 2 3/8 2 1/4  11/16  11/16  11/16
1 1/2 2 1/2 3  5/16 1 3/4 4  3/16 4 3/4 3 1/8 3  11/16  11/16  11/16
2 3 1/4 4 2  1/16 4 5/8 5 1/4 3 3/8 3 5/8   3/4   3/4   3/4
2 1/2 3 3/4 4 3/4 2 1/2 - - 3 5/8 4 1/4  15/16  15/16  15/16
* Thread engagement typical for H, J & K
