English Units
Nom.         Wall Thickness INCHES                                  F

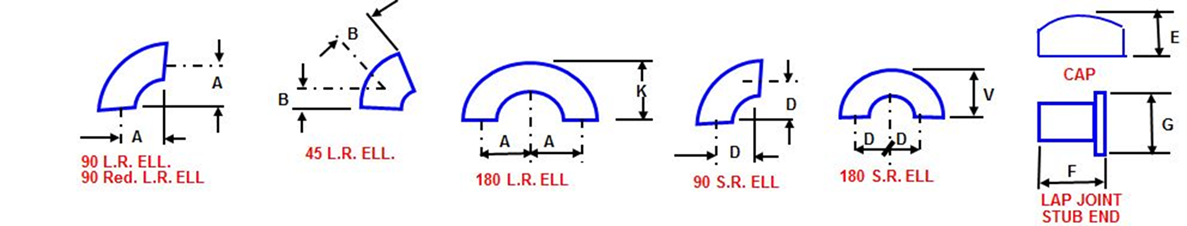

Pipe Pipe Light Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. A B K D V E       INCHES   G
Size O.D. Wall 20 30 Std 40 60 X-Stg. 80 100 120 140 160 XX-Stg IN IN IN IN IN IN ASA MSS IN
  1/2 0,840 0,083     0,109 0,109   0,147 0,147       0,188 0,294 1 1/2   5/8 1 7/8     1 3 2 1 3/8
  3/4 1,050 0,083     0,113 0,113   0,154 0,154       0,219 0,308 1 1/8   7/16 1 11/16     1 3 2 1 11/16
1 1,315 0,109     0,133 0,133   0,179 0,179       0,250 0,358 1 1/2   7/8 2  3/16 1 1 5/8 1 1/2 4 2 2
1  1/4 1,660 0,109     0,140 0,140   0,191 0,191       0,250 0,382 1 7/8 1 2 3/4 1 1/4 2 1/16 1 1/2 4 2 2 1/2
1  1/2 1,900 0,109     0,145 0,145   0,200 0,200       0,281 0,400 2 1/4 1 1/8 3 1/4 1 1/2 2 7/16 1 1/2 4 2 2 7/8
2 2,375 0,109     0,154 0,154   0,218 0,218       0,344 0,436 3 1 3/8 4  3/16 2 3 3/16 1 1/2 6 2 1/2 3 5/8
2  1/2 2,875 0,120     0,203 0,203   0,276 0,276       0,375 0,552 3 3/4 1 3/4 5  3/16 2 1/2 3 15/16 1 1/2 6 2 1/2 4 1/8
3 3,500       0,216 0,216   0,300 0,300       0,438 0,600 4 1/2 2 6 1/4 3 4 3/4 2 6 2 1/2 5
3  1/2 4,000       0,226 0,226   0,318 0,318         0,636 5 1/4 2 1/4 7 1/4 3 1/2 5 1/2 2 1/2 6 3 5 1/2
4 4,500       0,237 0,237   0,337 0,337   0,438   0,531 0,674 6 2 1/2 8 1/4 4 6 1/4 2 1/2 6 3 6 3/16
5 5,563       0,258 0,258   0,375 0,375   0,500   0,625 0,750 7 1/2 3 1/8 10  5/16 5 7 3/4 3 8 3 7 5/16
6 6,625       0,280 0,280   0,432 0,432   0,562   0,719 0,864 9 3 3/4 12  5/16 6 9 5/16 3 1/2 8 3 1/2 8 1/2
8 8,625   0,250 0,277 0,322 0,322 0,406 0,500 0,500 0,594 0,719 0,812 0,906 0,875 12 5 16  5/16 8 12 5/16 4 8 4 10 5/8
10 10,750   0,250 0,307 0,365 0,365 0,500 0,500 0,594 0,719 0,844 1,000 1,125 1,000 15 6 1/4 20 3/8 10 15 3/8 5 10 5 12 3/4
12 12,750   0,250 0,330 0,375 0,406 0,562 0,500 0,688 0,844 1,000 1,125 1,312 1,000 18 7 1/2 24 3/8 12 18 3/8 6 10 6 15
14 14,000   0,312 0,375 0,375 0,438 0,594 0,500 0,750 0,938 1,094 1,250 1,406   21 8 3/4 28 14 21 6 1/2 12   16 1/4
16 16,000   0,312 0,375 0,375 0,500 0,656 0,500 0,844 1,031 1,219 1,438 1,594   24 10 32 16 24 7 12   18 1/2
18 18,000   0,312 0,438 0,375 0,562 0,750 0,500 0,938 1,156 1,375 1,562 1,781   27 11 1/4 36 18 27 8 12   21
20 20,000   0,375 0,500 0,375 0,594 0,812 0,500 1,031 1,281 1,500 1,750 1,969   30 12 1/2 40 20 30 9 12   23
24 24,000   0,375 0,562 0,375 0,688 0,969 0,500 1,219 1,531 1,812 2,062 2,344   36 15 48 24 36 10 1/2 12   27 1/4
30 30,000   0,500 0,625 0,375     0,500             45 18 1/2 60 30 45 10 1/2
36 36,000   0,500 0,625 0,375 0,750   0,500             54 22 1/4   36 54 10 1/2
42 42,000       0,375     0,500             63 26   42   12
48 48,000       0,375     0,500             72 29 3/4   48   13 1/2
Metric Units
Nom.         Wall Thickness millimeters                                F
Pipe Pipe Light Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. Sch. A B K D V E  millimeters   G
Size O.D. Wall 20 30 Std 40 60 X-Stg. 80 100 120 140 160 XX-Stg mm mm mm mm mm mm ASA MSS mm
13 21,34 2,11     2,77 2,77   3,73 3,73       4,78 7,47 38,1 15,9 47,6     25,4 76,2 50,8 34,9
19 26,67 2,11     2,87 2,87   3,91 3,91       5,56 7,82 28,6 11,1 42,9     25,4 76,2 50,8 42,9
25 33,40 2,77     3,38 3,38   4,55 4,55       6,35 9,09 38,1 22,2 55,6 25,4 41,3 38,1 101,6 50,8 50,8
32 42,16 2,77     3,56 3,56   4,85 4,85       6,35 9,70 47,6 25,4 69,9 31,8 52,4 38,1 101,6 50,8 63,5
38 48,26 2,77     3,68 3,68   5,08 5,08       7,14 10,16 57,2 28,6 82,6 38,1 61,9 38,1 101,6 50,8 73,0
51 60,33 2,77     3,91 3,91   5,54 5,54       8,74 11,07 76,2 34,9 106,4 50,8 81,0 38,1 152,4 63,5 92,1
64 73,03 3,05     5,16 5,16   7,01 7,01       9,53 14,02 95,3 44,5 131,8 63,5 100,0 38,1 152,4 63,5 104,8
76 88,90       5,49 5,49   7,62 7,62       11,13 15,24 114,3 50,8 158,8 76,2 120,7 50,8 152,4 63,5 127,0
89 101,60       5,74 5,74   8,08 8,08         16,15 133,4 57,2 184,2 88,9 139,7 63,5 152,4 76,2 139,7
102 114,30       6,02 6,02   8,56 8,56   11,13   13,49 17,12 152,4 63,5 209,6 101,6 158,8 63,5 152,4 76,2 157,2
127 141,30       6,55 6,55   9,53 9,53   12,70   15,88 19,05 190,5 79,4 261,9 127,0 196,9 76,2 203,2 76,2 185,7
152 168,28       7,11 7,11   10,97 10,97   14,27   18,26 21,95 228,6 95,3 312,7 152,4 236,5 88,9 203,2 88,9 215,9
203 219,08   6,35 7,04 8,18 8,18 10,31 12,70 12,70 15,09 18,26 20,62 23,01 22,23 304,8 127,0 414,3 203,2 312,7 101,6 203,2 101,6 269,9
254 273,05   6,35 7,80 9,27 9,27 12,70 12,70 15,09 18,26 21,44 25,40 28,58 25,40 381,0 158,8 517,5 254,0 390,5 127,0 254,0 127,0 323,9
305 323,85   6,35 8,38 9,53 10,31 14,27 12,70 17,48 21,44 25,40 28,58 33,32 25,40 457,2 190,5 619,1 304,8 466,7 152,4 254,0 152,4 381,0
356 355,60   7,92 9,53 9,53 11,13 15,09 12,70 19,05 23,83 27,79 31,75 35,71   533,4 222,3 711,2 355,6 533,4 165,1 304,8   412,8
406 406,40   7,92 9,53 9,53 12,70 16,66 12,70 21,44 26,19 30,96 36,53 40,49   609,6 254,0 812,8 406,4 609,6 177,8 304,8   469,9
457 457,20   7,92 11,13 9,53 14,27 19,05 12,70 23,83 29,36 34,93 39,67 45,24   685,8 285,8 914,4 457,2 685,8 203,2 304,8   533,4
508 508,00   9,53 12,70 9,53 15,09 20,62 12,70 26,19 32,54 38,10 44,45 50,01   762,0 317,5 1016,0 508,0 762,0 228,6 304,8   584,2
610 609,60   9,53 14,27 9,53 17,48 24,61 12,70 30,96 38,89 46,02 52,37 59,54   914,4 381,0 1219,2 609,6 914,4 266,7 304,8   692,2
762 762,00   12,70 15,88 9,53     12,70             1143,0 469,9 1524,0 762,0 1143,0 266,7
914 914,40   12,70 15,88 9,53 19,05   12,70             1371,6 565,2   914,4 1371,6 266,7
1067 1066,80       9,53     12,70             1600,2 660,4   1066,8   304,8
1219 1219,20       9,53     12,70             1828,8 755,7   1219,2   342,9
